板式空預器在高爐煤氣鍋爐中的應用
作者：
admin
來源：
本站
時間:
2022-04-26 04:24:00
板式空預器在某電廠高爐煤氣鍋爐的煙氣余熱回收中的改造、安裝及使用中效率及反映良好。
一、電廠高爐煤氣鍋爐改造前：
1、某電廠高爐煤氣鍋爐之前采用的是管式空預器。煙氣、煤氣水平進出，煤氣管道位于煙氣管道之上。
2、預熱器原設計參數為煤氣21700Nm³/h，煙氣366000Nm³/h。煤氣預熱前設計溫度40℃，煤氣預熱后設計溫度140℃；
3、煙氣預熱前215℃，預熱后140℃。
目前管式空預器發生堵塞和泄漏，已經逐漸不能滿足生產使用了，并且存在較大危險隱患。

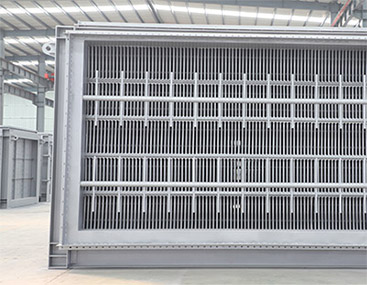

二、改造后用板式空預器
改造后采用板式空預器對煙氣和煤氣進行換熱。板式空預器換熱效果好，耐腐蝕性強，不易堵塞，煤氣若有積灰容易清理。
用板式空預器，煙氣也是水平通過，煤氣從空預器上部進入，從空預器下部側面出去，然后與原有管道在合適的地方連接起來?？疹A(yù)器底部管箱可以定期清理煤氣里面的灰塵。
三、管式空預器拆卸與板式空預器安裝過程
1、施工時要拆除煤氣變徑管和切除部分煙氣變徑管，然后拆除管式空預器。
2、安裝板式空預器時要先降低平臺高度；
3、安裝板式預熱器主體；
4、補好原煙氣變徑管；
5、安裝煤氣進口變徑管；
6、安裝煤氣出口變徑管及管道。
四、板式空預器的優點
1、成本低：板式空預器成本比管式空預器要低很多；
2、結構緊湊、占地面積?。?br /> 3、換熱板片材質多樣，可根據換熱介質化學性質選擇合適的材質，所以其耐腐蝕性好；
4、傳熱效率高；
5、壓降低；
6、模塊化設計，運輸方便。
板式空預器在鋼鐵行業高爐煤氣預熱方面已大量安裝使用，新建項目基本上在比較成本、利潤和效率上，都選用的是板式空預器。
五、使用板式空預器后的效果
板式空預器投產后，每小時回收熱量8200kw，折合熱值3600kj/Nm³的高爐煤氣約8200m³/h。每年如果按8000h計算的話，可節省6560萬m³高爐煤氣。收回投資成本時間不到半年。
空預器，又名氣氣熱交換器、氣氣換熱器或煙氣換熱器?？疹A(yù)器即空氣預熱器，是根據它的作用之一—預熱來命名的。其實還可以用來加熱、冷凝。
有各種鍋爐煙氣的用戶，可以把您的具體工況數據，如流量、進出口溫度等告訴我們，我們?yōu)槟x型計算，合計收入產出比。這樣您就大體知道合算與否了，再?zèng)Q定是否安裝及安裝哪種空預器型號。
一、電廠高爐煤氣鍋爐改造前：
1、某電廠高爐煤氣鍋爐之前采用的是管式空預器。煙氣、煤氣水平進出，煤氣管道位于煙氣管道之上。
2、預熱器原設計參數為煤氣21700Nm³/h，煙氣366000Nm³/h。煤氣預熱前設計溫度40℃，煤氣預熱后設計溫度140℃；
3、煙氣預熱前215℃，預熱后140℃。
目前管式空預器發生堵塞和泄漏，已經逐漸不能滿足生產使用了，并且存在較大危險隱患。
二、改造后用板式空預器
改造后采用板式空預器對煙氣和煤氣進行換熱。板式空預器換熱效果好，耐腐蝕性強，不易堵塞，煤氣若有積灰容易清理。
用板式空預器，煙氣也是水平通過，煤氣從空預器上部進入，從空預器下部側面出去，然后與原有管道在合適的地方連接起來?？疹A(yù)器底部管箱可以定期清理煤氣里面的灰塵。
三、管式空預器拆卸與板式空預器安裝過程
1、施工時要拆除煤氣變徑管和切除部分煙氣變徑管，然后拆除管式空預器。
2、安裝板式空預器時要先降低平臺高度；
3、安裝板式預熱器主體；
4、補好原煙氣變徑管；
5、安裝煤氣進口變徑管；
6、安裝煤氣出口變徑管及管道。
1、成本低：板式空預器成本比管式空預器要低很多；
2、結構緊湊、占地面積?。?br /> 3、換熱板片材質多樣，可根據換熱介質化學性質選擇合適的材質，所以其耐腐蝕性好；
4、傳熱效率高；
5、壓降低；
6、模塊化設計，運輸方便。
板式空預器在鋼鐵行業高爐煤氣預熱方面已大量安裝使用，新建項目基本上在比較成本、利潤和效率上，都選用的是板式空預器。
五、使用板式空預器后的效果
板式空預器投產后，每小時回收熱量8200kw，折合熱值3600kj/Nm³的高爐煤氣約8200m³/h。每年如果按8000h計算的話，可節省6560萬m³高爐煤氣。收回投資成本時間不到半年。
空預器，又名氣氣熱交換器、氣氣換熱器或煙氣換熱器?？疹A(yù)器即空氣預熱器，是根據它的作用之一—預熱來命名的。其實還可以用來加熱、冷凝。
有各種鍋爐煙氣的用戶，可以把您的具體工況數據，如流量、進出口溫度等告訴我們，我們?yōu)槟x型計算，合計收入產出比。這樣您就大體知道合算與否了，再?zèng)Q定是否安裝及安裝哪種空預器型號。
